Menghilangkan IC tone kontrol R2S15900 pada Polytron 21 slim

KASUS :
  • Polytron Slim menggunakan TMPA8879 dan ic tone kontrol R2S15900.
  • Problem suara kadang keras-pelan sendiri disebabkan kerusakan pada ic tone kontrol.
  • Mau ganti part sulit cari dipasaran. Konsumen setuju jika fungsi bass-treble dihilangkan. Maka kami putuskan untuk membuang ic tone kontrol

Ini adalah pengalam saya :
  • R2S15900 adalah merupakan ic yang berfungsi sebagai switch Audio-input , dan kontrol Vol, Bass, Treble, Balance.

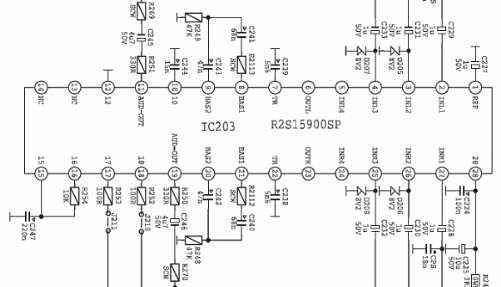

  • Setelah IC203 dilepas. Pasang Jumper pada “pin-2 dengan pin-1” dan “pin-27 dengan pin-19.”
  • Denga modifikasi ini, maka volume kontrol tidak akan berfungsi sehingga suara akan langsung keras. Agar volume dapat diatur, maka volume kontrol pada TMPA8879 harus difungsikan kembali.
  • Atur Volume kontrol sampai minimal. Speaker tidak dipasang dulu (sebab suaranya akan langsung maksimal)
  • Pasang osiloskop pada pin-2 untuk mendeteksi keluaran sinyal suara dari TMPA8873.
  • Masuk ke Option-O ( dan catat nilai aslinya). Satu persatu coba bit yang mempunyai nilai “1” diubah ke “0” sambil melihat sinyal suara pada osiloskop. Jika tidak ada perubahan maka kembalikan ke nilai aslinya.
  • Jika sinyal suara menghilang, maka bit tersebut yang perlu diubah secara permanen ke “0”
clip_image002

Catatan :
